مدل ٢١٧٠ شركت آروا (arva)
مشخصات محصول:
-لوازم جانبی: انبر جوش و انبر اتصال به همراه کابل
-قطعات فنی: ۴ عدد خازن و فن قدرتمند
-ولتاژ برق: تکفاز ۲۲۰ ولت
-فرکانس: ۵۰ هرتز
-جریان ورودی اسمی: ۲ الی ۱۸ آمپر
-جریان خروجی: ۲۰ الی ۲۰۰ آمپر
-ضریب توان: ۰,۷۳
-کارایی: ۸۵%
-درجه عایق کاری: F
-درجه حفاظت بدنه در فضای سر پوشیده: IP۲۳S
-درجه حفاظت بدنه در فضای سر باز: IP۲۱S
-وزن: ۴.۵ کیلوگرم (وزن دستگاه قدیمی: ۵.۱۲۰ کیلوگرم)
-ابعاد دستگاه: ۲۳۰×۱۵۰×۳۶۰ میلیمتر (ابعاد دستگاه قدیمی: ۳۰۲×۱۵۳×۳۷۵ میلیمتر)
-قطر اکترودهای مناسب: ۲.۵ و ۳.۲ و ۴ و ۵
-نوع سوئیچ قدرت: IGBT
-الکترود های کاربردی: تمام الکترودهای موجود در رنج آمپر دستگاه به جز الکترودهای سلولزی
-مدت گارانتی: ۳۰ ماه
-مناسب برای مصارف نیمه صنعتی
-دارای ولوم current (دستگاه قدیمی دارای ولوم arc force نیز است.)
-قابلیت جوش الکترود ۴ به صورت دائم و الکترود ۵ به صورت مقطعی
-مجهز به تکنولوژی PWM، سیستم قطع کن حفاظتی فوق هوشمند
-مجهز به صفحه دیجیتال آمپر متر جهت سهولت تنظیم آمپر خروجی
-طراحی منحصر به فرد بدنه جهت حمل آسان
-دارای هیت سینک ها با ابعاد، ضخامت و طراحی مناسب

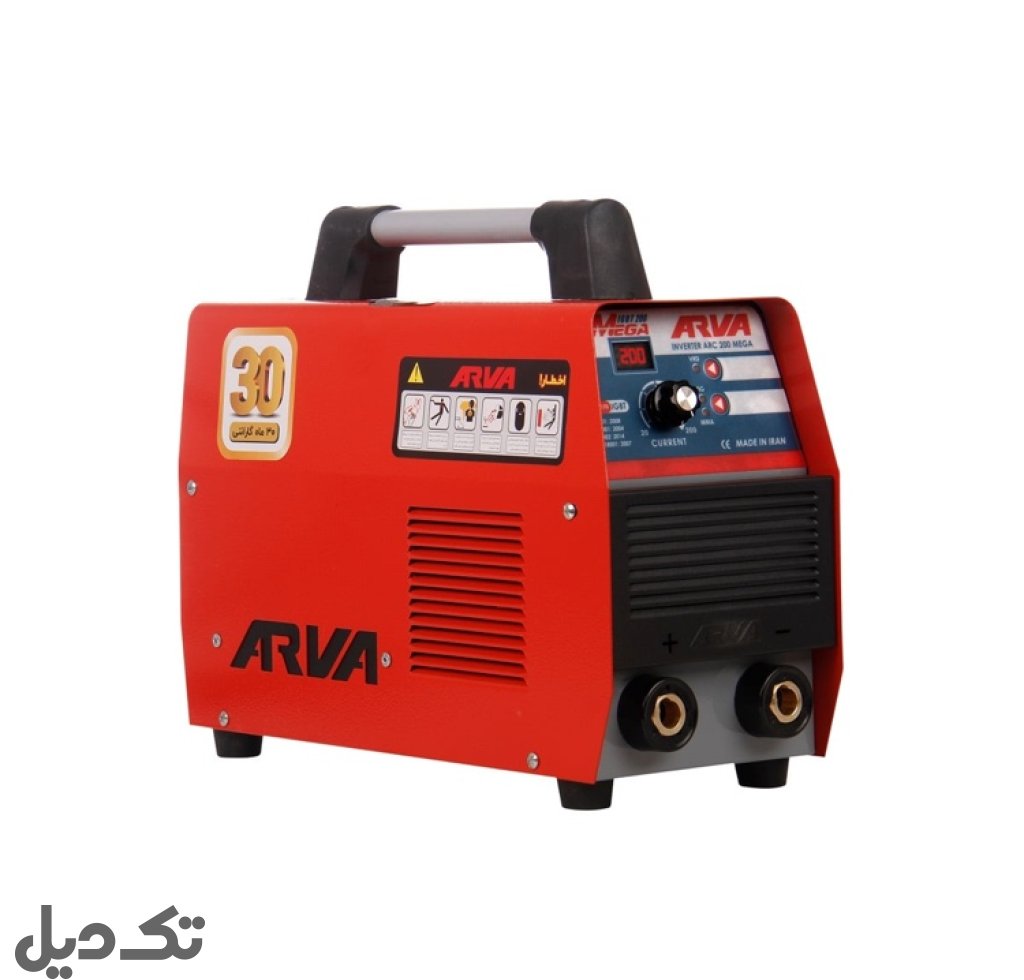

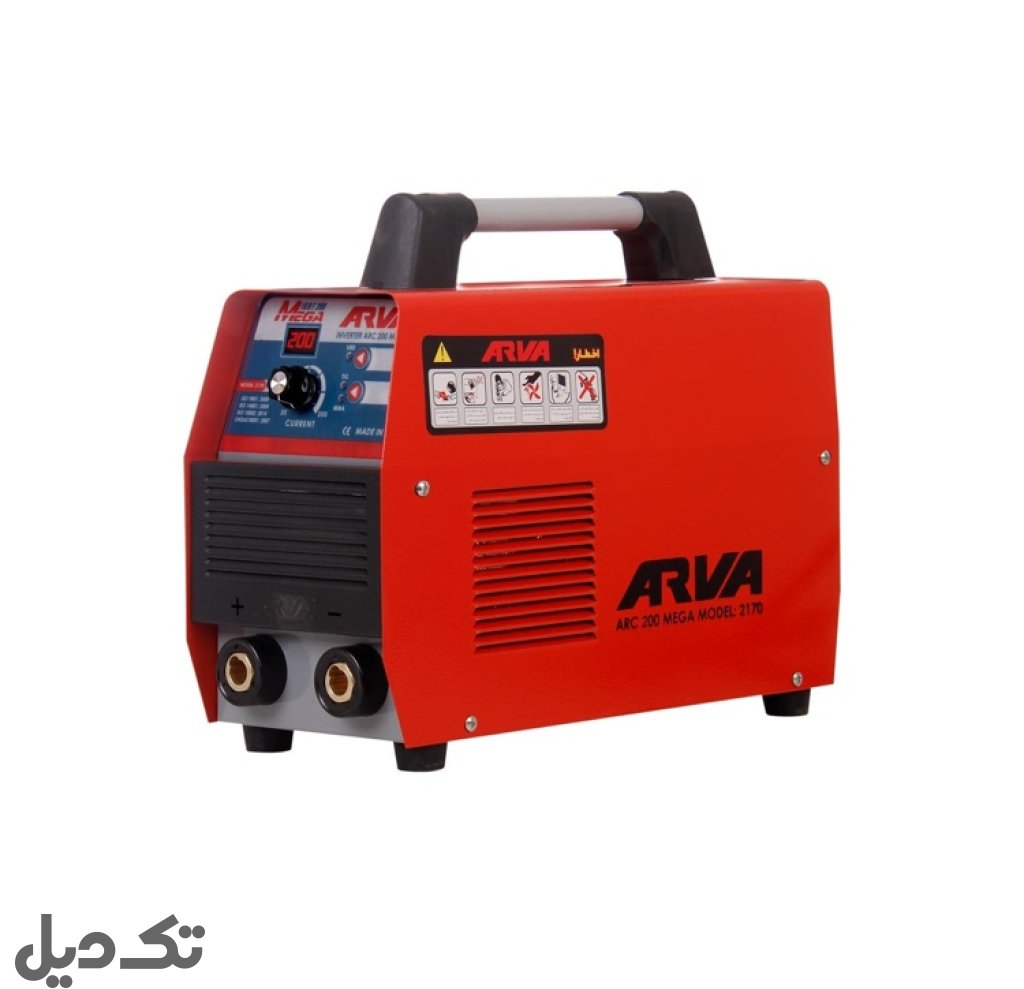

اینورتر جوشکاری مدل ۲۱۷۰ یکی دیگر از اینورترهای جوشکاری تولید شده توسط شرکت آروا می باشد. این دستگاه در ۲ نوع تک ولوم (جدید) و دو ولوم (قدیمی) وجود دارد. ابعاد نوع جدید دستگاه ۲۳۰×۱۵۰×۳۶۰ میلیمتر و وزن آن ۴.۵ کیلو گرم و ابعاد دستگاه قدیمی ۳۷۵x۱۵۳x۳۰۲ و وزن آن ۵.۱۲۰ کیلوگرم است. خروجی این دستگاه ۲۰۰ آمپر واقعی می باشد به همین دلیل یک دستگاه جوش با کاربری نیمه صنعتی محسوب می شود.

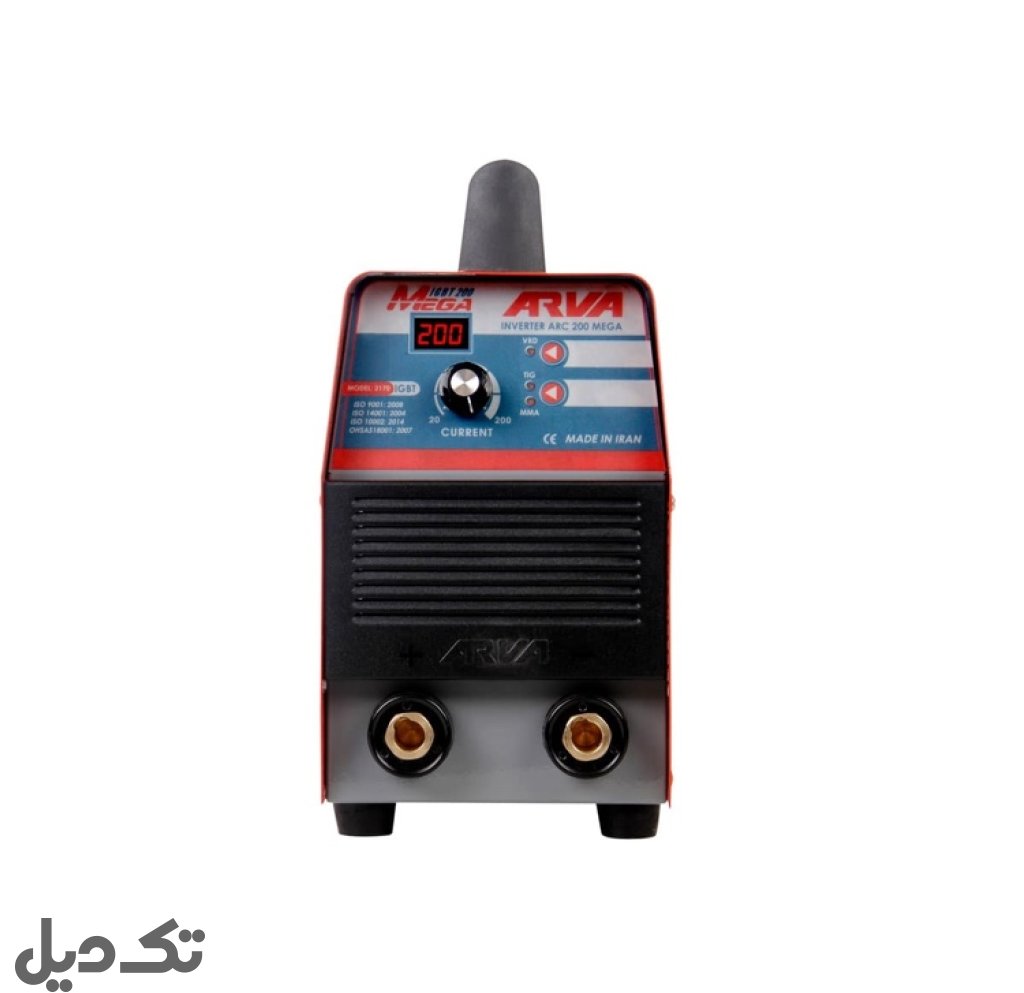

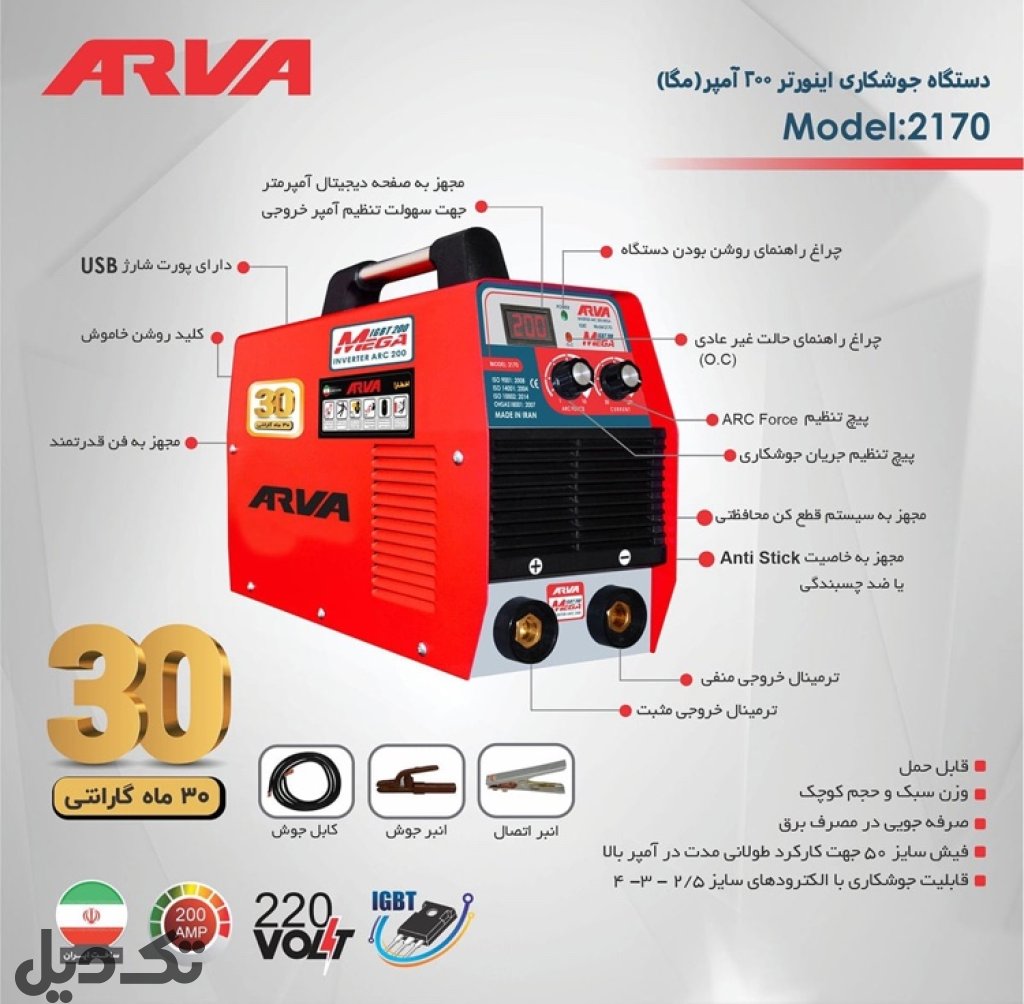

ولوم های دستگاه جوش ۲۰۰ مگا:
ولوم CURRENT: این ولوم آمپر خروجی دستگاه را تغییر می دهد و برای تنظیم خروجی دستگاه جوش کاربرد دارد. که برای اینورتر ۲۰۰ آمپر مگا مقدار آن بین ۳۰ تا ۲۰۰ قابل تنظیم است.
ولوم ARC FORCE: به معنی ولوم جوش نفوذی است و همان طور که از نامش پیداست، منجر به افزایش نفوذ جوش بر روی قطعه کار میشود و همچنین برای جوشکاری آن دسته از قطعات کار که قطر نسبتا نازکی دارند به کار می رود که مقدار آن بین عدد ۱ تا ۱۰ قابل تنظیم می باشد. (این ولوم در دستگاه قدیمی وجود دارد)

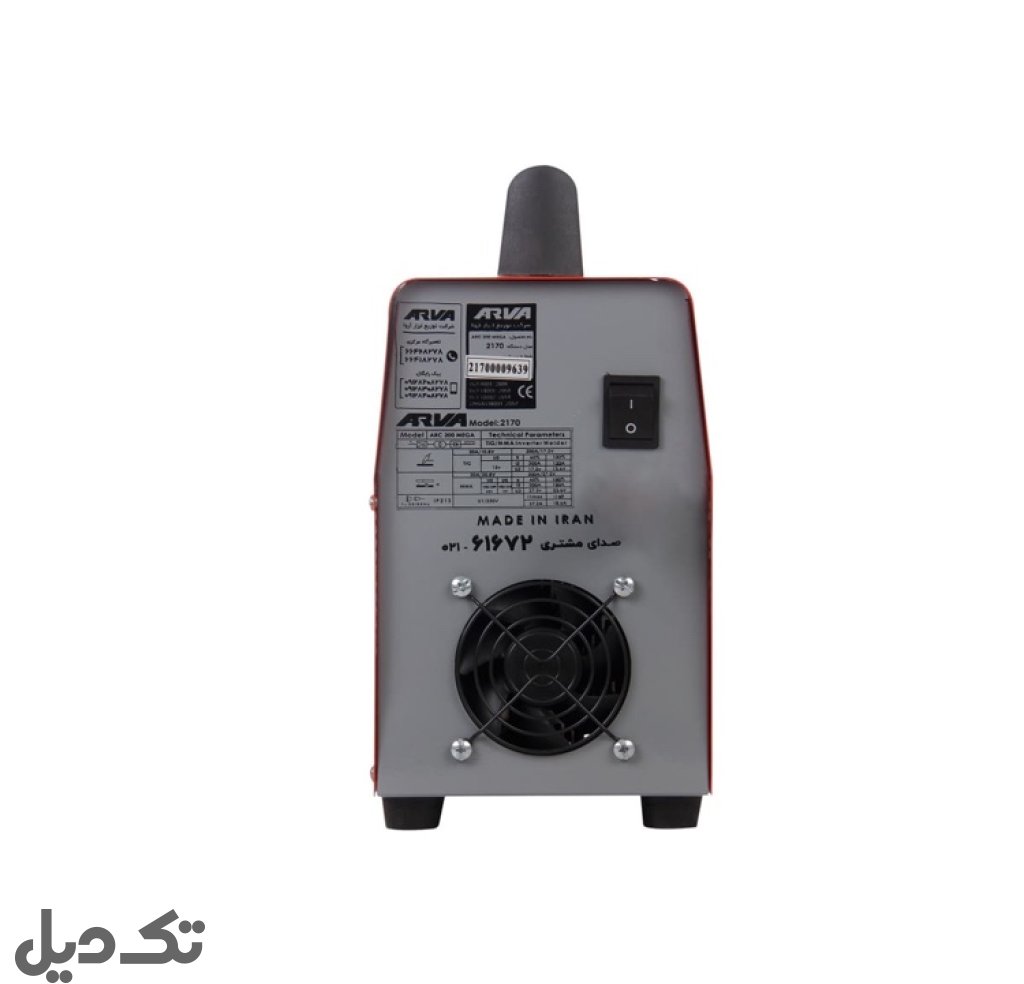

دستگاه جوش اینورتر مگا مدل ۲۱۷۰ نیز مانند سایر اینورترهای جوشکاری آروا، مجهز به سیستم قطع کن محافظتی و فن دور بالا با کارایی بالا می باشد. این ویژگی باعث می شود این دستگاه در برابر تغییر ولتاژ و حرارت، افزایش و کاهش جریان مقاوم شود؛ یعنی زمانی که ولتاژ و جریان خروجی دستگاه بیش از حد مجاز افزایش یابد، دستگاه متوقف میشود. اما ذکر این نکته لازم و ضروری است که هر دستگاهی، حتی با وجود سیستمهای محافظتی، در صورت وارد کردن بار اضافی به آن، دچار مشکل خواهد شد.
تکنولوژی PWM و سوئیچ قدرت IGBT در اینورتر ۲۰۰ مگا آروا
در تعریف IGBT می توان این طور گفت که: ترکیبی از دو ترانزیستور متفاوت است. ترانزیستور به عنوان سوییچ، تقویتکننده، تثبیتکننده ولتاژ و نوسانساز و … در مدارهای الکترونیکی کاربرد دارد. قبل از استفاده از IGBTها، ترانزیستورها به درستی عمل نمیکردند، بنابراین تلفات انرژی بسیاری در زمان استفاده از دستگاه به وجود میآمد. استفاده از قطعه IGBT سبب رفع شدن این مشکل شد.
پس از آن تکنولوژی PWM توانست سطح ولتاژ را در مقابل جریان راه اندازی و اتصال کوتاه کنترل کند. برای این دستگاه از ۴ عدد IGBT از نوع ۶۰N۶۰ استفاده شده است.
ضریب توان دستگاه جوش اینورتر ۲۰۰ آمپر مگا:
ضریب توان در یک دستگاه اینورتر جوشکاری را این گونه می توان تعریف کرد: نسبت توان حقیقی دستگاه به توان ظاهری آن. توان حقیقی، توانایی تبدیل انرژی الکتریکی به دیگر شکلهای انرژی را مشخص می کند. اما توان ظاهری به مجموع توان حقیقی و توان راکتیو گفته می شود. در یک سیستم انتقال جریان متناوب، توان راکتیو در زمان انتقال توان حقیقی بر روی شبکه ایجاد می شود.
ضریب توان تعیین کننده توان دستگاه برای تولید کار مفید است. هر چه ضریب توان بیشتر باشد، جریان در مدار کاهش پیدا می کند و در نتیجه اتلاف انرژی کمتر می شود. ضریب توان در اینورتر مگا برابر با ۷۳% است. یعنی ۷۳ درصد از توان شبکه، صرف کار مفید میشود.
درجه عایقکاری اینورتر جوشکاری مدل ۲۱۷۰:
نوعی درجه بندی برای عایقهای حرارتی سیمپیچها وجود دارد که با نام NEMA شناخته می شود. این نوع از درجه بندی دارای چهار کلاس A، B، F و H می باشد. اگر درجه عایق بندی کلاس A باشد، حداکثر دمایی که دستگاه برای سیمپیچهایش قادر به تحمل آن خواهد بود، معادل ۱۰۵ درجه
سانتیگراد، در کلاس B برابر با ۱۳۰ درجه سانتیگراد، در کلاس F باشد، ۱۵۵ درجه سانتیگراد و اگر در کلاس H باشد، برابر با ۱۸۰ درجه سانتیگراد خواهد بود.
مقاومت الکتریکی سیمپیچها رابطه معکوس با توان دستگاه و رابطه مستقیم با دمای سیمپیچها دارد. در واقع هر چه مقاومت الکتریکی سیمپیچها کمتر باشد، توان تحمل دستگاه بالاتر خواهد بود. زمانی که درجه بندی عایق های سیم پیچ های دستگاه کلاس F باشد، نشان دهنده توان بالای دستگاه نسبت به کلاس های A و B است و شما می توانید با خیال راحتتر و مدت زمان طولانیتر به کارکردن با دستگاه بپردازید.
درجه حفاظت بدنه دستگاه جوشکاری آروا ۲۱۷۰:
درجه حفاظت بدنه، یک مولفه مهم در جهت نگهداری و ایمنی دستگاه است. IP مخفف کلمه INGRESS PROTECTION به معنی حفاظت ورودی است که یک سیستم بینالمللی محسوب میشود.
طبق این سیستم درجه بندی بین المللی، عدد ۲ در مقابل IP نشان دهنده استحکام بدنه در برابر اجسام سخت بزرگتر از ۲۱ میلیمتر و عدد ۱ در مقابل IP نشان دهنده استحکام بدنه دستگاه در برابر چکیده شدن آب بر روی دستگاه است. اما زمانی که حرف S در مقابل IP۲۱ قرار داشته باشد، به این معنی است که دستگاه نباید در معرض ریزش باران قرار گیرد.
چرخه کاری (Duty Cycle) دستگاه جوش مگا مدل ۲۱۷۰:
چرخه کاری دستگاه جوش را این گونه می توان تعریف کرد: نسبت مدت زمانی که دستگاه میتواند بیوقفه جوشکاری کند به زمان استراحت دستگاه.
گرچه که قطعات کوچک به کار برده شده در یک دستگاه جوش اینورتر به سرعت گرم میشوند، اما با توجه به اندازه ی کوچکشان خیلی راحتتر و سریعتر می توانند خنک شوند. در دستگاه جوشکاری ترانسفورماتور معمولی، این قطعات بسیار بزرگتر هستند و به همین دلیل تمایل دارند که گرما را ذخیره کرده و برای خنک شدن بیشتر طول میکشد.
بهطورکلی چرخههای عملکرد با ماشینهای مبتنی بر اینورتر به دلیل تفاوت در اندازه ترانسفورماتور بیشتر خواهد بود. چرخه کاری اینورتر جوشکاری ۲۰۰ مگا ۶۰% می باشد.
